聚氨酯增压泵分解原理图
时间:2011/1/19  浏览:5298

一:原理介绍

二:泵分解图
1 )油杯+上密封圈
2 )轴杆+上球阀
3 )下球阀

三:拆装过程注意的细节

四:客服电话

二级泵原理

二级泵的关键元件:上下球阀、上下密封圈。

工作原理:一级泵只把料送到二级泵的进料口。二级泵 在气马达的带动下,上下运动。当轴杆上行时,泵筒 与轴杆间的空间为负压,下球阀打开进有效行程 1 的 料,上球阀关闭同时出有效行程 1/2 的料。泵轴下行 时,下球阀关闭上球阀在料压的作用下打开且排出有 效行程 1/2 的物料。这样就保证了轴杆在上下运动的时 候出料是连续的。如果枪的料块出料是间断性的则说 明二级泵有问题。

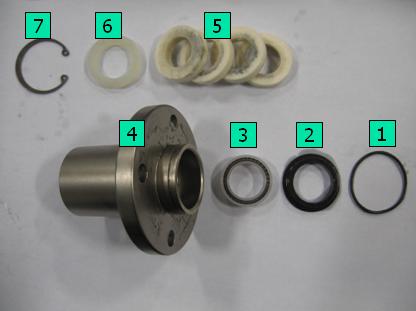

油杯及上密封圈
1.13867-43*
密封圈
2.18295-01
支撑垫
3.21595-00*
密封圈
4.21440-00
油杯
5.21897-01*
毡垫
6.21896-01*
压紧垫
7.1005-02
卡簧

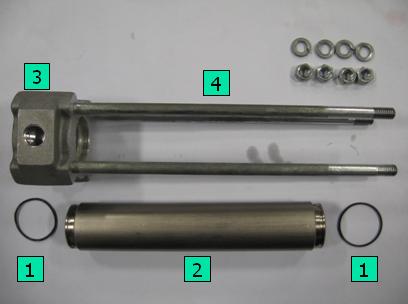

泵筒及锁紧杆
1.13867-43*
密封圈
2.18219-00
泵筒
3.18227-00
泵头
4.18289-00
泵支撑杆

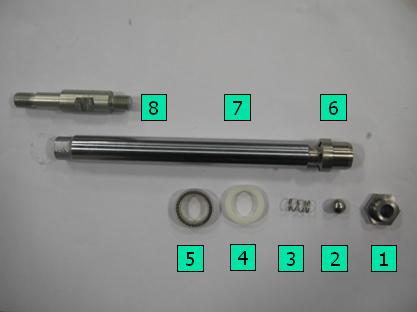

轴杆分解图
1.21598-00*
上球阀座
2.APS-133

3.21803-00
弹簧
4.FS-110
支撑垫
5.21595-00*
密封圈
6.21597-00
传递室
7.21599-00
轴杆
8.连接杆
下球阀

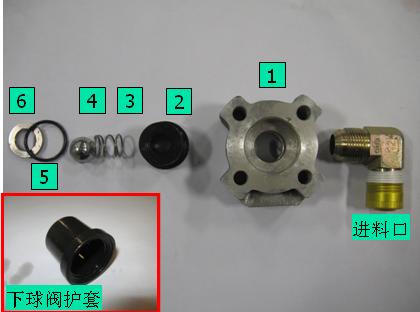

1.P33-11
泵底座
2.19634-00
下球阀护套
3.19633-00
弹簧
4.APS-128

5.13867-44*
密封圈
6.APS-119
球阀座

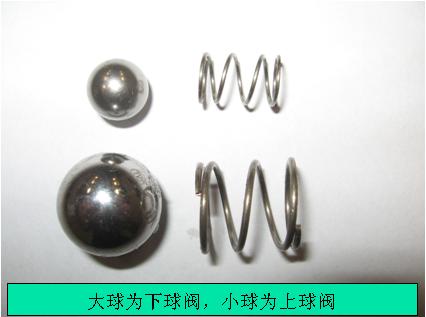

上下球阀
如果二级泵供料不足,则有可能是上/下球阀被异物阻碍,不能正常复位
密封圈

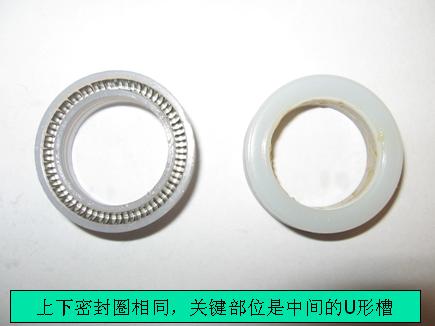

密封圈在使用过程中工作面磨损,U形槽中的弹簧则可以补偿工作面的磨损量。
